|
|
|
新闻动态
超声波焊接原理
| 来源：江先生 发布时间：2010-7-1 11:57:19 |
超声波焊接原理
超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂、粘接剂或其它辅助品。其优点是增加多倍生产率、降低成本，提高产品质量及安全生产。
超声波塑胶焊接原理是由长龙超声波发生器产生20KHZ（或15KHZ）的高压、高频信号、通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及内在分子件的摩擦而使传处到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当振动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。

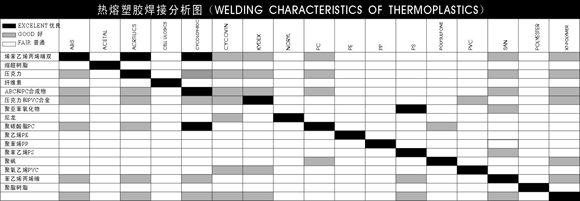

超声波焊接工艺
|
| 超声波焊接面的设计参考 |
| |
 |
- 超声波熔接常用功能
- 超声波熔接：以超音波超高频率振动的焊头（HORN）,在适度的压力下使两块塑胶的接合面产生磨擦热而瞬间熔融接合，并可达到完全水密及气密的效果。
- 超声波铆接：将超音波超高频率的焊头（HORN）压着塑胶品突出的梢头，使其瞬间发热熔融成为铆钉形状，使金属物件被铆覆而固定。
- 超声波埋植：以超音波超高频率的音波振动，借着焊头（HORN）的传导及适当的压力，瞬间将金属零件（如螺母、螺杆）等挤入预留的塑胶孔内，并固定在设定深度。完成后无论拉力、扭力均可媲美传统在模具内成型的强度，并可免除射出受损及射出缓慢的缺点。
- 超声波点焊：两片塑胶要熔接时，因限于熔接物的条件，无法开设导熔线，可用点焊熔接，其原理是利用超音波传导至焊头前端，从上板穿越至下板，而达到熔接的效果，并可同时点焊数十提高工作效率。
- 超声波切除：以超音波高速振动的焊头切除射出成形的塑胶件锋锐的毛边，及切除射入口，使塑胶原件在瞬间脱离射出流道，不但省去人工切除的工续，而使塑件光滑美观。适用于超音波切除的材质有ABS、PS、压克力、PC 、塑钢等，如太软或富有弹性的塑胶则不适合超声波切除。（塑胶料刚射出时还未冷却前效果不佳）
- 超声波成形：同超声波铆接类似。是将凹状的焊头压着于塑胶品外圈，使其高频率振动后将塑胶熔融成形而包覆于金属物件使其固定，且外观光滑美观，多使用于电子类、喇叭之固定成形，及化妆品类的镜片固定等。
|
|
超声波塑焊机系列
